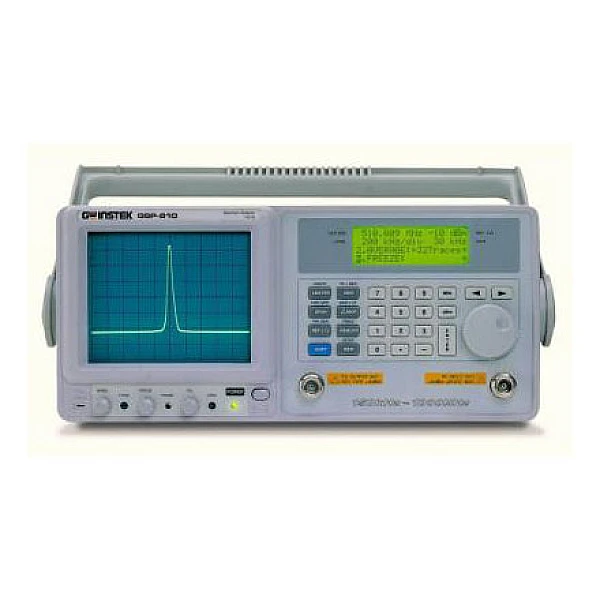

Цифровой анализатор спектра GSP-810

Цифровой анализатор спектра GSP-810

Особенности цифрового анализатора спектра GSP-810:

• Фиксация максимальных значений;
• Усреднение разверток спектрограммы;
• Удержание ("заморозка") спектрограммы;
• Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм ... 23 дБм единицы измерения мВт или дБм;
• Следящий генератор (опция): частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц); выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм); частота генерации соответствует центральной частоте; глубина свипирования соответствует полосе обзора.

Краткие характеристики анализатора спектра GSP-810:

• Частотный диапазон 150 кГц ...1150 МГц
• Цифровая система ФАПЧ
• Высокая стабильность (10-5)
• Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5)
• Дискретность установки центральной частоты 1 кГц
• Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц
• Полоса пропускания в режиме видео 1,6 кГц, 90 кГц
• Максимальный входной уровень 30 дБм (± 25 В)
• Относительный уровень входного сигнала -30 дБ ... 20 дБ
• Уровень входного сигнала - 100 дБм ... 20 дБм
• Собственные шумы - 100 дБм
• Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц)
• Интермодуляционные искажения -70 дБ
• Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц
• Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней
• Установка маркеров на пиковые значения
• Установка центральной частоты по положению маркера
• Приёмник (демодулятор) АМ/ЧМ-сигналов
• Запись/считывание до 10 профилей
• Интерфейс RS-232

Возможности:

• Фиксация максимальных значений
• Усреднение разверток спектрограммы
• Удержание ("заморозка") спектрограммы
• Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм... 23 дБм единицы измерения мВт или дБм
• Следящий генератор (опция):
  частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц)
  выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм)
  частота генерации соответствует центральной частоте
  глубина свипирования соответствует полосе обзора
